Гибкая подводка Славен

Применение       Материалы       Модификации       Технические характеристики       Монтаж и эксплуатация        Гарантийные обязательства

 Нейлоновая подводка

Надежная гибкая подводка СЛАВЕН
теперь не только в комплекте к смесителям, но и представлена в продаже!



Применение гибкой подводки


Нейлоновая подводка СЛАВЕН отлично подойдёт:

- для смесителей, в том числе – на замену старой подводки;
- для водонагревателей;
- для унитазов и биде;
- для других приборов водоснабжения, использующих для подключения шланги типа «гайка – гайка».


Гибкая подводка из нейлона обеспечивает удобство монтажа и безопасность соединения. Срок службы такой подводки выше, чем у обычной стальной подводки, при условии правильной эксплуатации.

Материалы подводки


Шланг подводки производится из двух основных материалов.

Наружное покрытие – нейлоновая оплетка. В подводке СЛАВЕН используется полиамидная нить, которая обеспечивает конструкции достаточный уровень прочности, позволяет избежать заломов и защищает внутренний шланг от повреждений. В отличие от стальной оплетки, нейлон исключает прокалывание внутреннего шланга, предотвращает образование конденсата и защищает корпус смесителя от передачи поверхностных, блуждающих токов, которые вызывают окисление металла. Кроме того, подводка СЛАВЕН не подвержена коррозии. Для удобства монтажа используется нейлоновая оплетка двух цветов: красная – для горячей воды, синяя – для холодной.
Внутренняя часть подводки выполнена из EPDM-материала (СКЭП) - нетоксичного этилен-пропиленового каучука. Его особенность заключается в высокой эластичности, стойкости к УФ излучению и влаге. Этот вид каучука безопасен для использования с питьевой водой. Использование EPDM-шланга положительно сказывается на надежности подводки, препятствуя старению.

Нейлоновая подводка Плетение подводки



В зависимости от модели нейлоновая подводка СЛАВЕН имеет соединения «гайка – штуцер» или «гайка – гайка». Штуцеры парных комплектов подводки имеет размеры 32/42 мм, 60/70 мм и 95/105 мм. Гайки и штуцеры производятся из латуни, как и смесители СЛАВЕН.

 Шланг внутренний    Рукав резиновый, этиленпропиленовый каучук EPDM. ГОСТ 5496-78
 Оплетка   Мононить полиамидная для технических тканей разных цветов, 0.24 мм
 Пресс-гильза    Сталь нержавеющая AISI 301 ГОСТ 5632-72
 Накидная гайка   Латунь ЛС-58-1 ГОСТ 15527-2004
 Концевая арматура   Латунь ЛС-58-1 ГОСТ 15527-2004
 Внутренняя втулка   Латунь ЛС-58-1 ГОСТ 15527-2004
 Прокладки уплотнительные    Этиленпропиленовый каучук EPDM. ГОСТ 5496-78

В ассортименте гибкой подводки СЛАВЕН имеются варианты различной длины: 0,5 м, 0,6 м, 0,8 м, 1 м, 1,5 м и 2 м.



Модификации гибкой подводки СЛАВЕН



 Соединение   Длина   Количество    Цвет    Артикул
 Штуцер 32/42 мм   500 мм  Пара   Красный + синий   СЛ-ЗП-008
 Штуцер 32/42 мм  600 мм  Пара   Красный + синий   СЛ-ЗП-009
 Штуцер 32/42 мм  800 мм  Пара   Красный + синий   СЛ-ЗП-020
 Штуцер 32/42 мм  1000 мм  Пара   Красный + синий   СЛ-ЗП-021
 Штуцер 95/105 мм   500 мм  Пара   Красный + синий   СЛ-ЗП-024
 Штуцер 60/70 мм  500 мм  Пара   Красный + синий   СЛ-ЗП-069
 Штуцер 60/70 мм  600 мм  Пара   Красный + синий   СЛ-ЗП-070
 Штуцер 18/32 мм  400 мм  Пара  Красный + синий  СЛ-ЗП-091
 Штуцер 18/32 мм  500 мм  Пара  Красный + синий  СЛ-ЗП-092
 Гайка – гайка  500 мм  Поштучно   Красный   СЛ-ЗП-076
 Гайка – гайка  600 мм  Поштучно   Красный   СЛ-ЗП-077
 Гайка – гайка  800 мм  Поштучно   Красный   СЛ-ЗП-078
 Гайка – гайка  1000 мм  Поштучно   Красный   СЛ-ЗП-079
 Гайка – гайка  1200 мм  Поштучно   Красный   СЛ-ЗП-080
 Гайка – гайка  1500 мм  Поштучно   Красный   СЛ-ЗП-081
 Гайка – гайка  2000 мм  Поштучно   Красный   СЛ-ЗП-082
 Гайка – гайка  500 мм  Поштучно   Синий   СЛ-ЗП-083
 Гайка – гайка  600 мм  Поштучно   Синий   СЛ-ЗП-084
 Гайка – гайка  800 мм  Поштучно   Синий   СЛ-ЗП-085
 Гайка – гайка  1000 мм  Поштучно   Синий   СЛ-ЗП-086
 Гайка – гайка  1200 мм  Поштучно   Синий   СЛ-ЗП-087
 Гайка – гайка  1500 мм   Поштучно   Синий   СЛ-ЗП-088
 Гайка – гайка

 2000 мм

 Поштучно  Синий   СЛ-ЗП-089

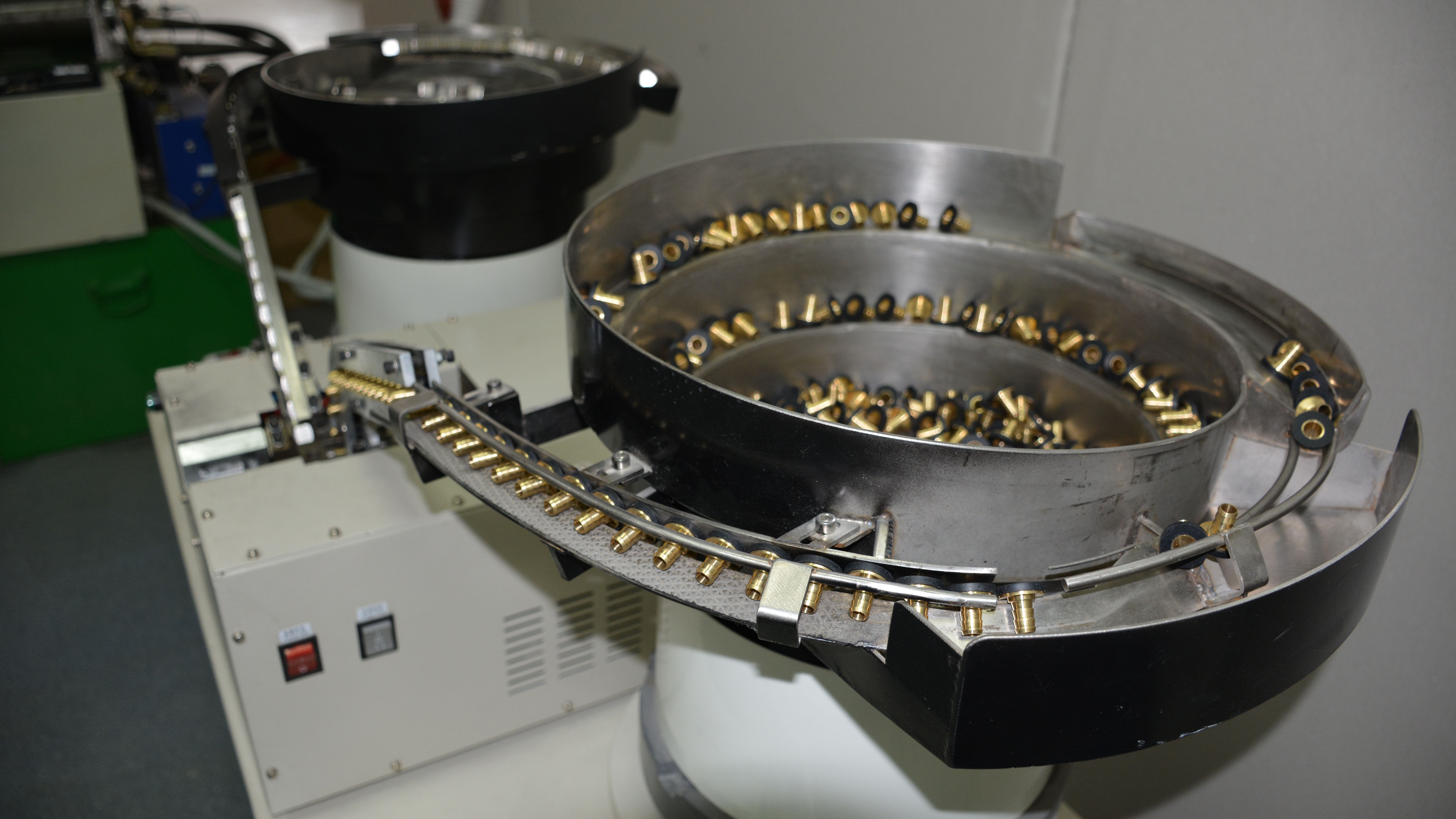

 Производство гибкой подводки

  Подробнее о собственном производстве подводки



Технические характеристики



 Диапазон температур рабочей среды, °С    +1…+75
 Максимальная температура рабочей среды, °С   95
 Номинальное рабочее давление, BAR   8
 Максимальное пиковое давление, BAR   10
 Максимальный момент затяжки, Нм   0,4
 Диаметр шланга (ВН/НАР), мм   7,8/10,8
 Диаметр шланга в оплетке, мм  11,5 ± 0,5
 Тип резьбы на фитингах  Трубная по ГОСТ 6357, Метрическая по ГОСТ 24705-2004
 Размеры резьбы (G/M)  1/2" / М10
 Длины производимой подводки, мм  400 / 500 / 600 / 800 / 1000 / 1200 / 1500 / 2000
 Длина штуцера М10 для смесителя, мм  18 / 32 / 42 / 52 / 60 / 70 / 85 / 95 / 105



Монтаж и эксплуатация



СЛАВЕН рекомендует при установке гибкой подводки тщательно проверить параметры системы водопровода, а именно: рабочая температура и давление в водопроводе. Для безопасного и надежного использования необходимо соблюдать условия эксплуатации, а также производить монтаж только с помощью специалистов.

Перед монтажом изделия необходимо произвести его визуальный осмотре, в ходе которого проверить:

  • отсутствие повреждений оплетки;
  • наличие прокладок и отсутствие повреждений на них;
  • качество резьбы на концевых фитингах.

В процессе монтажа необходимо обеспечить достаточный доступ ко всем соединительным элементам гибкой подводки.



В процессе монтажа запрещается:

  • Превышать момент затяжки (0,4 Нм). При закручивании фитингов не допускается чрезмерное усилие, т.к. это может привести к поломке изделия. Оптимальным моментом затяжки будет - закручивание фитинга вручную до упора с последующим затягиванием на 1/4 оборота при помощи ключа.
  • Прилагать к изделию растягивающие и перекручивающие усилия (в т.ч. - установка в растянутом и/или перекрученном состоянии).
  • Устанавливать радиус изгиба менее 70мм.
  • Травмировать оплетку острыми и колющими предметами.
  • Добавлять уплотняющие материалы (лен сантехнический, лента ФУМ и т.п.) на резьбовые соединения.
  • Увеличивать длину изделия с помощью другого подобного изделия.

После окончания монтажа и подачи рабочего давления, необходимо продолжать наблюдение за работой изделия в течение 30минут. В случае появления капель воды, произвести подтяжку соединений без превышения момента затяжки.
При переустановке изделия следует проверить целостность резиновых прокладок. В случае их износа или повреждения, прокладки необходимо заменить.

Изделие должно эксплуатироваться при давлении и температуре, указанных в техническом паспорте.
В процессе эксплуатации не допускается воздействия на изделие минеральных масел, растворителей, жидких углеводородов и прочих жидкостей, агрессивных к материалам подводки.
Не эксплуатировать изделие под воздействием прямых солнечных лучей, в непосредственной близости от приборов с температурой более 150°С, а также вблизи открытого огня.
В процессе эксплуатации следует оберегать изделие от механических повреждений.
Качество затяжки соединений и целостность изделия следует проверять не реже, чем 1 раз в 6 месяцев.

 Инструкция по монтажу и эксплуатации гибкой подводки



Гарантийные обязательства



При использовании в бытовых условиях гарантийный срок составляет 2 года.

При использовании в общественных помещениях* гарантийный срок составляет 6 мес.

* общественное помещение - всякое помещение, предназначенное для нахождения в них людей и (или) удовлетворения их различных потребностей, при этом являющееся свободным для доступа неопределенного круга лиц.



Гарантия не распространяется:

  • На дефекты, возникшие в случае неквалифицированной установки изделий, в том числе - модификация изделия;
  • На повреждения, возникшие вследствие использования абразивных чистящих средств;
  • На дефекты, возникшие в результате неправильной транспортировки изделий после передачи его покупателю;
  • На дефекты, возникшие в результате несоблюдения требований по эксплуатации и обслуживанию;
  • На дефекты, возникшие в случае использования запасных частей других производителей;
  • На дефекты, возникшие в результате использования изделия не по назначению.
